Beim Drehen von Trays ist es wichtig, dass lose in niedrigen Kartons stehende Dosen bei der Rotation in den flachen Verpackungen bleiben. Sie dürfen nicht aus den oben offenen Kartons kippen. Unvollständige Trays, beschädigte Produkte, Auszeiten der gesamten Linie und hoher personeller Aufwand zur Störungsbeseitigung werden auf Dauer teuer.

Schnelles und produktschonendes Drehen von Trays

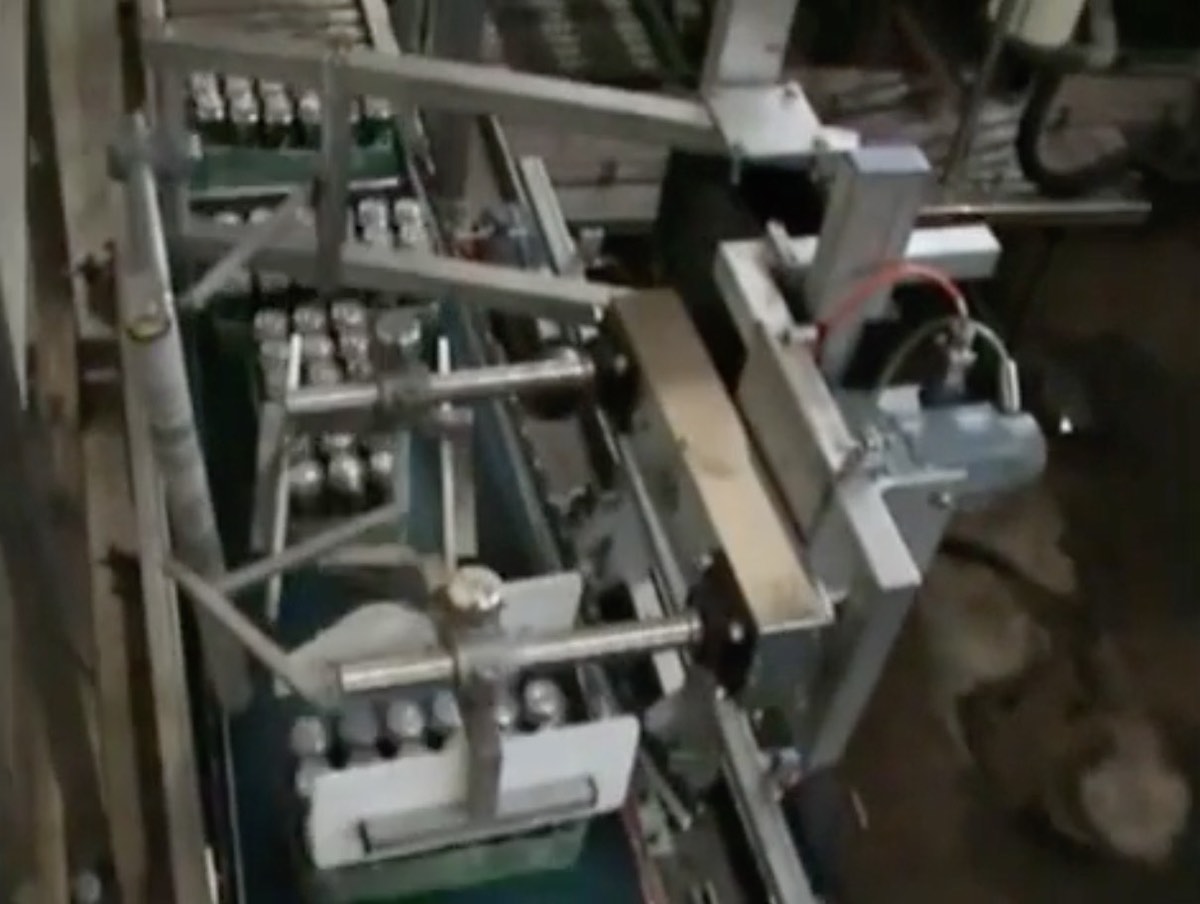

Deshalb arbeitet unser Drehsystem für Trays mit zwei rotierenden Drehtunneln, die das Tray beidseitig am Rand dicht über dem Transportband packen. Dort beginnen sie bald mit der raschen Rotation des Produkts. Die Servotechnik gewährleistet eine wiederholungsgenaue 90° Rotation der Dosentrays bis zur vorgesehenen Endposition.

Produktschonendes Handling bei hoher Geschwindigkeit bietet das Tray-Drehsystem mit zwei Drehtunneln, wo einer eine Rotation ausführt, während der zweite für das nächste Tray bereit ist.

Wichtig beim Drehen von Trays und niedrigen, oben offenen Kartons ist, dass alle Komponenten der Anlage oberhalb des Transporteurs arbeiten. Diese Bauweise vermeidet, dass herausfallende Dosen den Betrieb der Drehstation und die Leistung der gesamten Anlage nicht aufhalten.

Ein spezielles im Umrichter hinterlegtes Programm bietet eine dynamische und wiederholungsgenau gesteuerte schnelle wie produktschonende Rotation. So ist es sogar möglich, unruhig auf Rollen bewegte Trays sicher zu drehen. Dabei verlässt jedes Tray die Drehstation so, dass es beim Palettieren nicht zu verkeilten und verklemmten Produkten und Stillstand der Anlage kommt. Die zuverlässige und produktschonende Rotation ist bei Trays auch deshalb wichtig, da es vorkommt, dass seitlich abstehende Pappen der Trays die Handhabung erschweren.

Bei der Installation eines Drehsystems für Trays in vorhandenen Anlagen trägt die modulare und übersichtliche Bauweise zur günstigen Nachrüstung ohne große Umbauten und auch zur einfachen Inbetriebnahme bei. Sie wird seitlich an den vorhandenen Transporteur geschoben und dort befestigt.
